دسته‌های پمپ دیافراگمی
پمپ دیافراگمی دستگاهی مکانیکی است که با استفاده از یک یا دو دیافراگم انعطاف‌پذیر، انرژی مکانیکی را به نیروی فشاری برای انتقال مایعات و مواد نیمه‌ویسکوز تبدیل می‌کند. این پمپ‌ها قادرند سیالات را بدون نشت و با دقت بالا جابجا کنند و به‌دلیل ایمنی بالا، قابلیت کار با مواد خورنده و عملکرد پایدار در شرایط سخت، به ابزاری ضروری برای مهندسان صنایع شیمیایی، رنگ و پوشش، تصفیه‌خانه‌ها و خطوط تولید صنعتی تبدیل شده‌اند.
فرآیند کار پمپ های دیافراگمی چگونه است؟

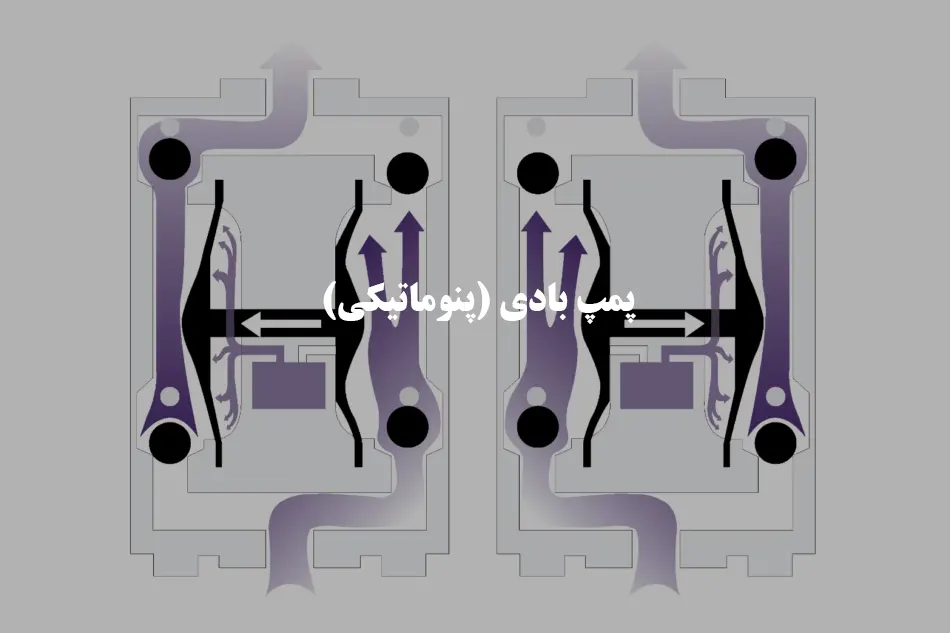

در این نوع پمپ، حرکت رفت‌وبرگشتی دیافراگم باعث ایجاد فشار و مکش متناوب در داخل محفظه می‌شود. با عقب رفتن دیافراگم، حجم محفظه افزایش یافته و فشار داخلی کاهش پیدا می‌کند، در نتیجه سیال از طریق سوپاپ ورودی وارد پمپ می‌شود. سپس با حرکت دیافراگم به سمت جلو، حجم محفظه کم شده و فشار بالا می‌رود، که باعث باز شدن سوپاپ خروجی و انتقال سیال به بیرون می‌شود. این چرخه به‌صورت پیوسته تکرار شده و جریان یکنواختی از مایع ایجاد می‌کند.
اجزای اصلی پمپ دیافراگمی

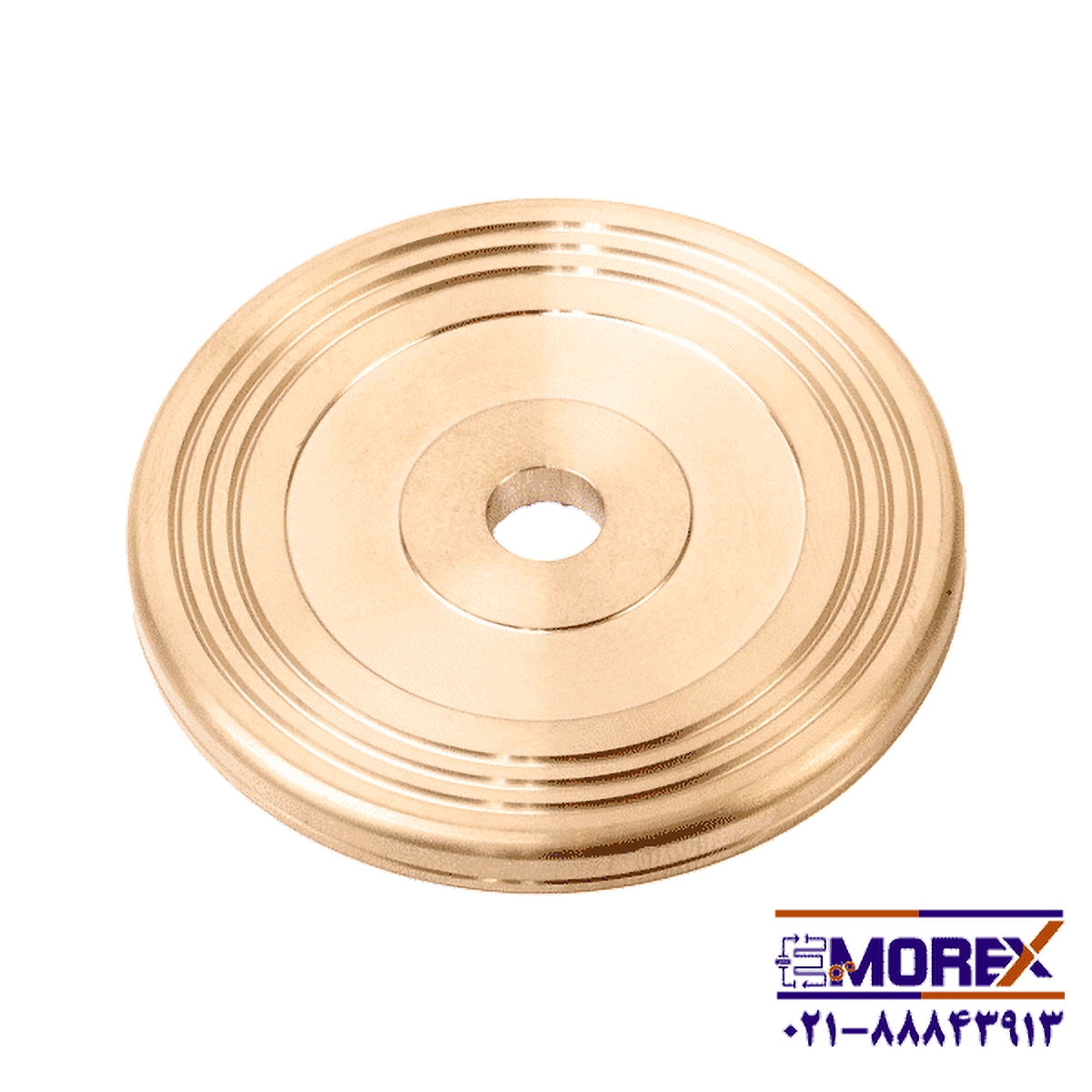

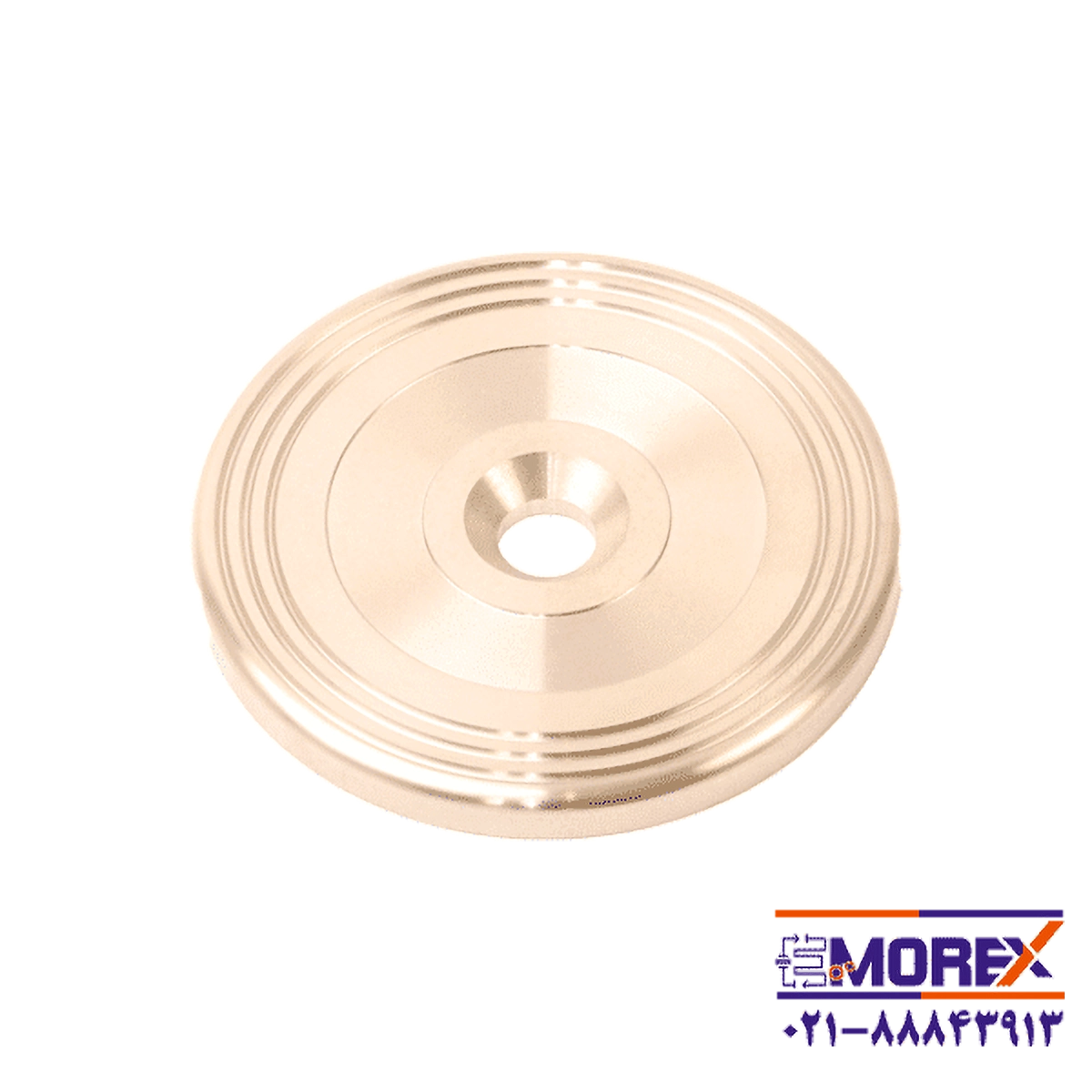

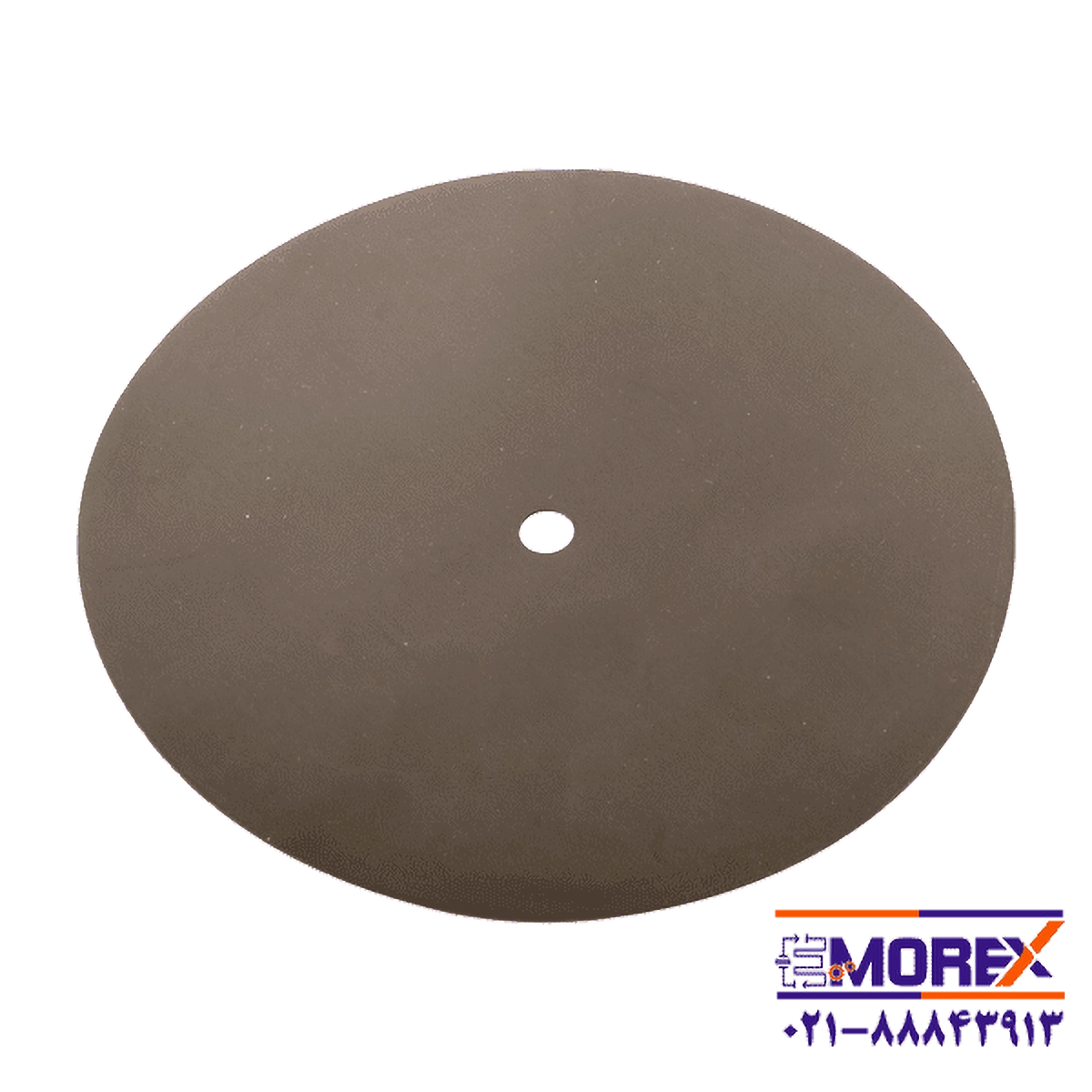

- دیافراگم انعطاف‌پذیر: بخش اصلی که با حرکت رفت‌وبرگشتی خود باعث مکش و دهش مایع می‌شود
- سوپاپ‌های یک‌طرفه: در ورودی و خروجی نصب شده‌اند تا از برگشت جریان جلوگیری کنند
- محفظه پمپ: ناحیه‌ای که مایع در آن جابجا می‌شود
- سیستم محرک: می‌تواند پنوماتیکی (هوای فشرده)، الکتریکی یا هیدرولیکی باشد و نیروی لازم برای حرکت دیافراگم را فراهم کند
این اجزا با همکاری یکدیگر، فرایند انتقال سیالات را با دقت بالا، بدون نشت و با قابلیت کار در شرایط سخت انجام می‌دهند
ویژگی‌های کلیدی
- قابلیت خودمکش: توانایی مکش مایع از ارتفاع پایین‌تر بدون نیاز به پر شدن اولیه
- مقاومت در برابر خوردگی: امکان استفاده از متریال‌هایی مانند تفلون یا استنلس استیل برای سیالات شیمیایی

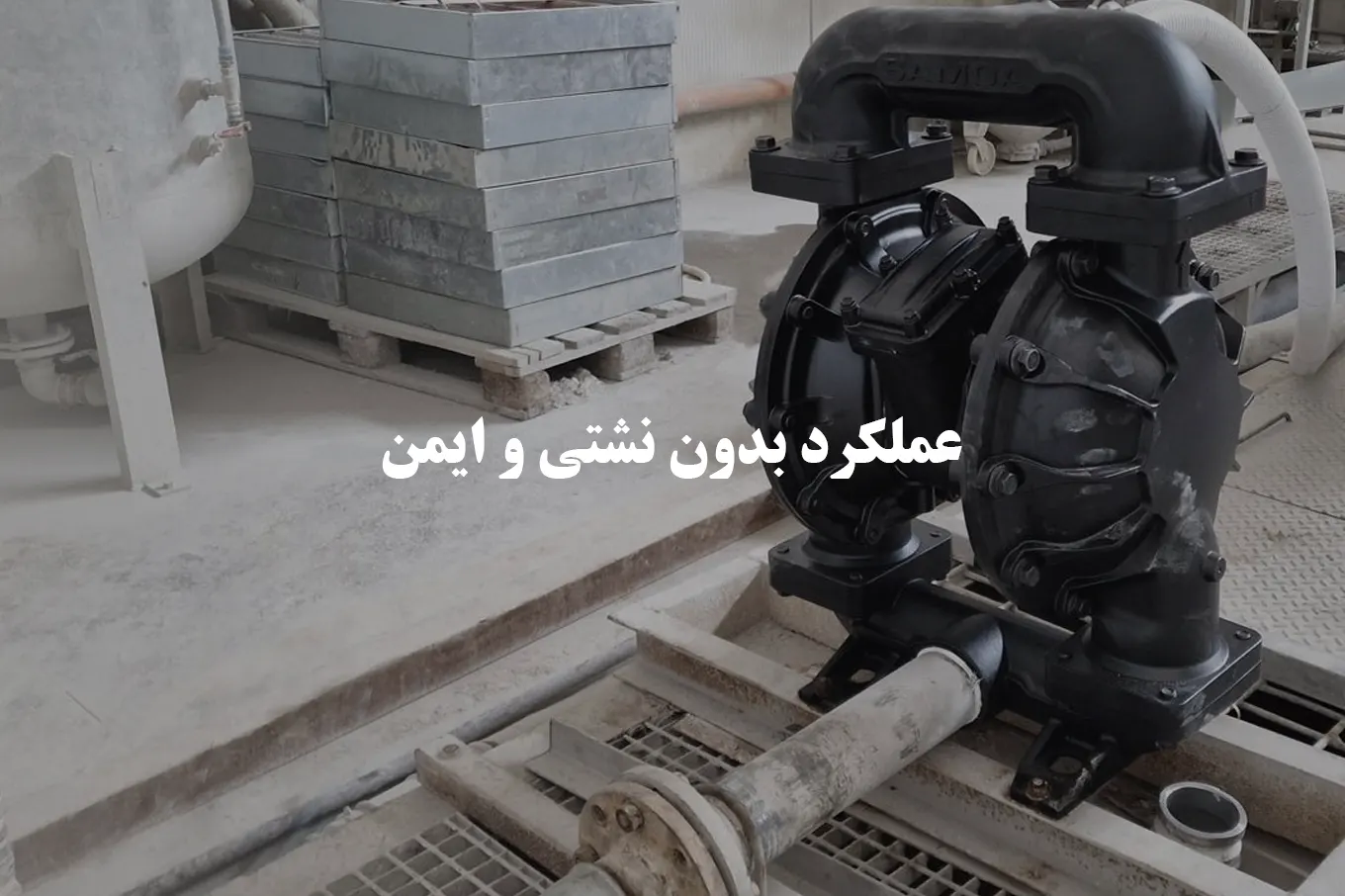

- عملکرد ایمن: بدون تماس مستقیم بین سیال و بخش‌های مکانیکی متحرک
- توانایی کار در حالت خشک: امکان کارکرد کوتاه‌مدت بدون مایع بدون آسیب به پمپ
- نگهداری آسان و عمر طولانی: ساختار ساده و قطعات قابل تعویض.
مزایا و کاربردها
- قابل استفاده در صنایع رنگ و پوشش برای انتقال رنگ و رزین
- کاربرد گسترده در صنایع شیمیایی، دارویی، غذایی و تصفیه‌خانه‌ها
- عملکرد قابل اعتماد در محیط‌های خطرناک یا انفجاری

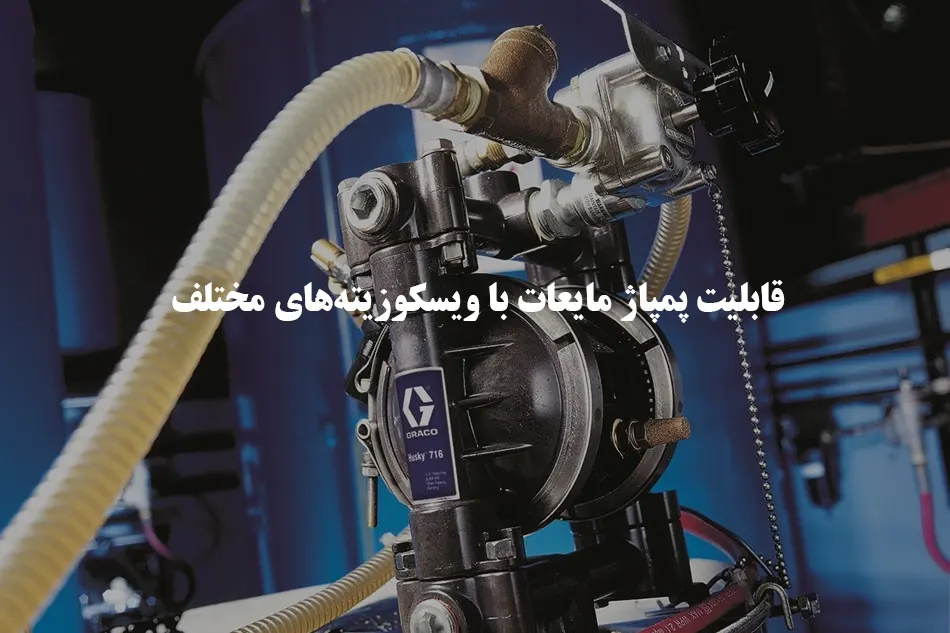

- انتقال آسان مایعات غلیظ، خورنده یا دارای ذرات معلق
چگونه پمپ دیافراگمی مناسب خود را انتخاب کنیم؟
مدل‌های سبک و کاربردهای عمومی
مثال: کارگاه‌های کوچک رنگ‌کاری، چاپخانه‌ها، نقاشی صنعتی سبک، انتقال رزین و چسب
ویژگی‌های مفید:
-
عملکرد بادی (پنوماتیکی) بدون نیاز به برق
-
طراحی جمع‌وجور و تعمیر آسان
-
دبی مناسب برای مایعات با غلظت متوسط
-
مقاومت در برابر حلال‌ها و رنگ‌ها
-
قیمت اقتصادی و مصرف هوای پایین
نمونه‌ها: پمپ دیافراگمی WIENER مدل FF-DP-10، پمپ مدل PO-WUS-TW1
مدل‌های نیمه‌صنعتی و حرفه‌ای
مثال: خطوط رنگ‌پاشی پیوسته، کارگاه‌های تولید قطعات صنعتی، سیستم‌های انتقال مواد شیمیایی و پوشش‌های غلیظ
ویژگی‌های مفید:
-
بدنه آلومینیومی یا پلی‌پروپیلن مقاوم در برابر خوردگی
-
قابلیت تنظیم فشار و کنترل دقیق جریان
-
صدای کم و عمر کاری بالا
-
مناسب برای سیالات غلیظ یا دو جزئی
-
قابل استفاده در محیط‌های مرطوب و دارای بخار

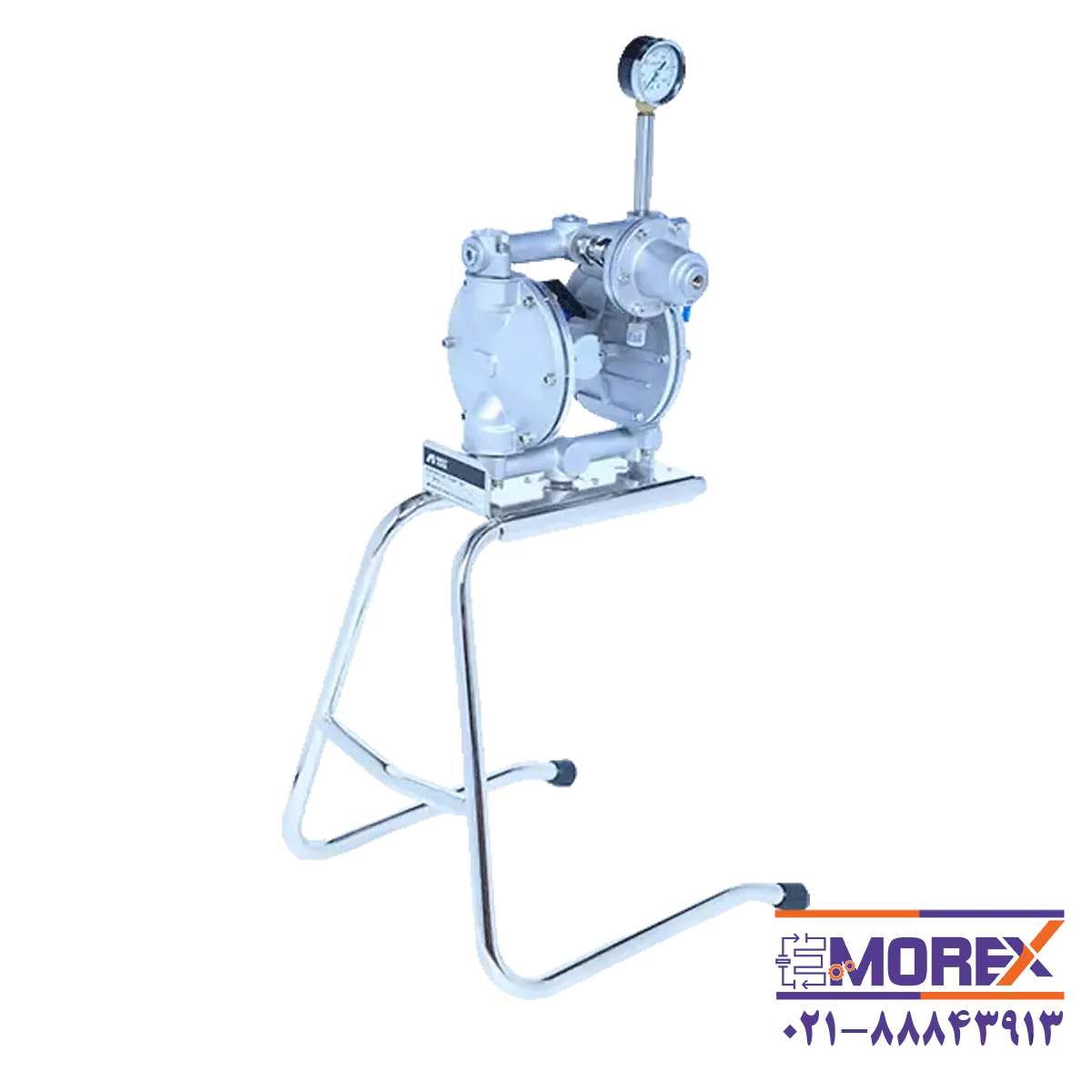

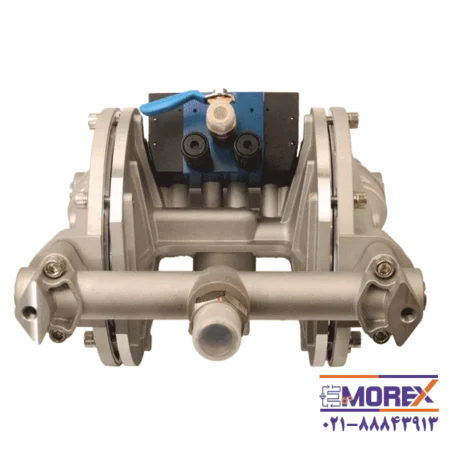

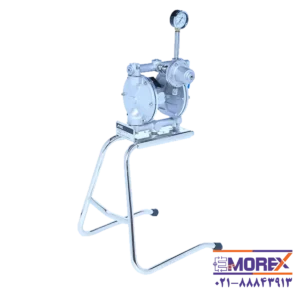

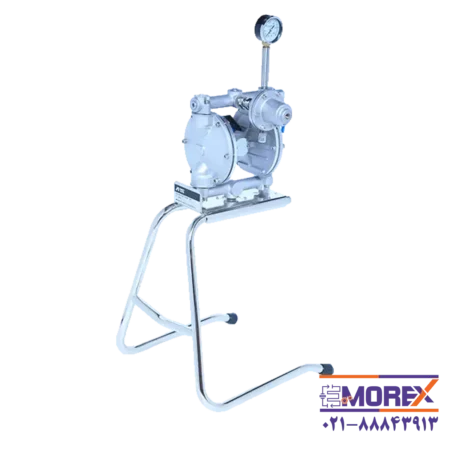

نمونه‌ها: پمپ دیافراگمی IWATA مدل DPS-120B، پمپ رنگ دیافراگمی IWATA مدل DDP-120B
مدل‌های صنعتی و تخصصی
مثال: صنایع شیمیایی، پتروشیمی، تصفیه‌خانه‌ها و فرآیندهای با دمای بالا یا مواد خورنده
ویژگی‌های مفید:
-
بدنه تفلونی (PTFE) یا استیل ضدزنگ با مقاومت شیمیایی بالا
-
قابلیت کار در فشار و دبی بالا
-
سیستم خودمکش قوی و ضد نشت
-
مناسب برای مایعات خورنده، اسیدی یا چسبناک
-
پشتیبانی از کارکرد مداوم در شرایط سخت صنعتی
نمونه‌ها: پمپ دیافراگمی مدل PO-WUS-TW1.2 و PO-WUS-TW3.8
جدول مقایسه سه مدل محبوب پمپ دیافراگمی
| ویژگی‌ها | IWATA DPS-120B | WIENER FF-DP-10 | WUS PO-WUS-TW1 |
|---|---|---|---|
| نوع عملکرد | بادی (پنوماتیکی) | بادی (دو دیافراگمی) | بادی (پنوماتیکی) |
| سایز ورودی/خروجی | 1/2 اینچ | 3/4 اینچ | 1 اینچ |
| حداکثر دبی | 150 لیتر در دقیقه | 180 لیتر در دقیقه | 200 لیتر در دقیقه |
| حداکثر فشار | 7 بار | 8 بار | 7 بار |
| جنس بدنه | آلومینیوم مقاوم | پلی‌پروپیلن صنعتی | تفلون (PTFE) ضدخوردگی |
| جنس دیافراگم | نئوپرن با دوام بالا | Santoprene مقاوم در برابر مواد شیمیایی | PTFE مخصوص سیالات خورنده |
| ویژگی‌های کلیدی | طراحی فشرده، تعمیر آسان، عملکرد پایدار | صدای کم، مصرف هوای پایین، راندمان بالا | خودمکش قوی، ضدنشت، مناسب مایعات چسبناک |
| کاربرد اصلی | پاشش رنگ، رزین و حلال‌ها | صنایع رنگ، پوشش‌دهی و شیمیایی | صنایع شیمیایی، غذایی و دارویی |
آشنایی با انواع پمپ دیافراگمی در فروشگاه امورکس
 |
:پمپ‌های دیافراگمی بادی (پنوماتیکی) – مدل‌های عمومی و نیمه‌حرفه‌ای این دسته از پمپ‌ها با استفاده از هوای فشرده کار می‌کنند مناسب برای محیط‌هایی که خطر انفجار یا اشتعال وجود دارد عملکرد آن‌ها بدون نیاز به برق بوده و قابلیت انتقال مایعات غلیظ، رنگ‌ها و حلال‌ها را دارند
|
|
|
:پمپ‌های دیافراگمی الکتریکی – مناسب برای کاربردهای نیمه‌حرفه‌ای و تجاری در این نوع پمپ‌ها، حرکت رفت و برگشتی دیافراگم توسط یک موتور الکتریکی کنترل می‌شود این مدل‌ها برای خطوط تولید پیوسته یا فرآیندهایی که نیاز به کنترل دقیق فشار و دبی دارند بسیار مناسب‌اند
|
 |
|
|
|
:پمپ‌های دیافراگمی صنعتی و مقاوم – مدل‌های تخصصی و حرفه‌ای این گروه برای انتقال مواد خورنده چسبناک یا با ویسکوزیته بالا طراحی شده‌اند (PTFE) بدنه آن‌ها معمولاً از پلی‌پروپیلن، تفلون یا استیل ضدزنگ ساخته می‌شود تا در برابر سایش و خوردگی مقاوم باشند |
مشاوره خرید
برای انتخاب دقیق پمپ دیافراگمی متناسب با نوع سیال، فشار کاری و محیط صنعتی، می‌توانید با کارشناسان فنی امورکس تماس بگیرید تیم مشاوره ما آماده است تا بهترین مدل را بر اساس نیاز شما معرفی کند
